Руководство по выбору процессоров Intel и материнских плат для них


Автор : Артём Семенков, info@ferra.ru
Материал : http://www.ferra.ru
Оригинал статьи:  http://www.ferra.ru/online/system/s26268/

Относительно недавно на сайте был опубликован материал «Руководство по выбору процессоров AMD и материнских плат для них». Сегодняшним материалом мы хотим продолжить тему выбора материнских плат, на этот раз для процессоров Intel.
Сегодня мы хотим продолжить тему выбора материнских плат, на этот раз – для процессоров Intel.

Линейка процессоров Intel для настольных компьютеров довольно обширна. Ассортимент компании покрывает все секторы рынка: Low-End – Celeron D, mainstream – Pentium 4, Hi-End – двуядерный Pentium Extreme Edition. Для каждого процессора очень важно подобрать соответствующую материнскую плату. Согласитесь, что обладатель Pentium Extreme Edition 840 вряд ли выберет бюджетную материнскую плату от производителя второго звена. В то же время персональный компьютер с процессором Celeron D и топовой материнской платой будет смотреться очень нелепо, и, что самое главное, неоправданно: зачем переплачивать деньги за то, что вам никогда не понадобится.

Чтобы сделать правильный выбор, нужно разобраться в различиях между процессорами Intel.

Платформа Intel

Как мы уже отмечали, для бюджетных решений компания Intel предлагает процессор Celeron D.

Данный процессор выпускается по 0,09 микронному техпроцессу на базе упрощённого ядра Prescott. Celeron D в сравнении с Pentium 4 претерпел значительные изменения: урезанная до 256 Кбайт кэш-память второго уровня, отсутствие технологии многопоточности Hyper-Threading и 64-битных расширений EM64T. Единственное, чего не лишили «селерон», так это поддержки NX-bit.

Процессоры Celeron D имеют шину FSB 533 МГц, а их частоты добираются вплоть до 3,2 ГГц (у моделей с номером 350 и 351). В продаже Celeron D встречается как для старого Socket 478, так и для современного Socket LGA 775. Какому же сокету отдать предпочтение? Однозначного ответа на этот вопрос нет, всё зависит от поставленных задач и наличия необходимых продуктов. Если вы выбираете платформу для офисного ПК, задачи которого будут сводиться к набору текста, работе с таблицами, почтой и Интернетом, вполне можно сэкономить энную сумму и ограничиться процессором Celeron D для Socket 478, выбрав соответствующую материнскую плату. Если же вы планируете скорый апгрейд, то более перспективным является Socket LGA 775.

Помимо Celeron D, на рынке можно встретить старые процессоры Celeron, которые имеют кэш-память второго уровня объёмом 128 Кбайт и работают на частоте FSB 400 МГц. Данные решения встречаются исключительно в исполнении Socket 478, поэтому если вы ищете материнскую плату именно для такого процессора, позаботьтесь, чтобы она была оборудована Socket 478 и поддерживала системную шину 400 МГц.

Очень широко представлен модельный ряд процессоров Pentium 4. Все решения разделены на две линейки, имеющие разный цифровой индекс: «пятисотые» процессоры позиционируются компанией Intel как решения для домашних мультимедиа-систем, «шестисотые» предназначены для мощных систем и рабочих станций. И те, и другие выпускаются в корпусировке Socket LGA 775.

Серия 5хх производится по 0,09-микронной технологии на основе ядра Prescott. Тактовые частоты Intel Pentium 4 5xx подбираются к отметке в 3,8 ГГц, а объём кэш-памяти второго уровня равняется 1 Мбайт. Данные процессоры могут похвастаться наличием поддержки таких технологий, как Hyper-Threading и NX-Bit. Также стоит отметить, что отдельные модели «пятисотой» серии, в индексе которых на конце присутствует единица, поддерживают 64-разрядные расширения EM64T. Все процессоры 5хх работают на частоте FSB 800 МГц.

Процессоры 6xx построены на модернизированном ядре Prescott 2-M, которое отличается от обычного Prescott увеличенной вдвое кэш-памятью второго уровня (2 Мбайт).

Помимо FSB 800 МГц и названных выше технологий Hyper-Threading, NX-Bit и EM64T, присущих процессорам «пятисотой» серии, Intel Pentium 4 6xx поддерживает технологию динамического изменения энергопотребления. Intel Enhanced SpeedStep является аналогом AMD Cool'n'Quiet. Обе технологии позволяют снижать таковую частоту и, соответственно, напряжение на процессоре, в зависимости от решаемых задач в данный момент. Польза от Intel Enhanced SpeedStep очевидна: набор текста в Word не требует такого огромного количества вычислительной мощи, которое может предложить процессор Pentium 4, поэтому снижение тактовой частоты и напряжения благоприятно отразится на тепловыделении процессора. Частотный диапазон процессоров Pentium 4 6xx простирается в пределах 3,0 ГГц – 3,6 ГГц.

Процессоры Pentium D предназначены для мощных рабочих станций, которые работают одновременно с несколькими задачами и обрабатывают несколько потоков данных. Однако, если позволяют средства, никто не мешает собрать на Pentium D домашний персональный компьютер. В основе данного процессора лежит ядро Smithfield, архитектура которого представляет собой два объединенных ядра Prescott.

Каждое ядро Prescott имеет кэш-память второго уровня объёмом 1 Мбайт, поэтому общий объём L2 кэша у Pentium D составляет 2 Мбайт.

Процессоры поддерживают практически все технологии, присущие Pentium 4 6xx: 64-битные расширения EM64T, NX-bit и Intel Enhanced SpeedStep. Процессорный индекс Pentium D начинается с восьмёрки. На данный момент на рынке доступны несколько моделей с процессорным номером 820, 830 и 840. Процессоры 8xx работают на частоте FSB 800 МГц, они предназначены для установки в Socket 775 и имеют рабочую тактовую частоту от 2,8 ГГц до 3,2 ГГц.

Особняком от Pentium 4 и Pentium D стоят процессоры Pentium 4 Extreme Edition и Pentium Extreme Edition 840.

Pentium 4 Extreme Edition построен на ядре Prescott-2M и выпускается по 0,09-микронной технологии. Процессор работает на частоте 3,73 ГГц и имеет 2 Мбайт кэша L2. Главным отличием Pentium 4 Extreme Edition от процессоров «шестисотой» серии является увеличенная до 1066 МГц шина FSB. Помимо этого в «экстремальном пентиуме» отключена технология энергосбережения Enhanced SpeedStep. В остальном Pentium 4 Extreme Edition повторяет 6xx: Hyper-Threading, NX-bit, EM64T.

Процессор Pentium Extreme Edition 840, как и Pentium D, построен на базе ядра Smithfield и производится по 0,09-микронной технологии. По сути, «экстремальный» процессор с индексом 840 является всё тем же Pentium D 840, но с включённой технологией Hyper-Threading. Таким образом, Pentium Extreme Edition 840 представляет собой четыре виртуальных процессора.

Наборы системной логики

Основной костяк чипсетов для процессоров Pentium и Celeron принадлежат самой компании Intel. На данный момент на рынке можно встретить материнские платы, основанные на двух поколения наборов логики от Intel – 945/955 и 910/915/925. Также попадаются решения на Intel 865/875, однако из этого семейства встречаются исключительно 865PE и 865G, и то преимущественно в бюджетных решениях, рассчитанных на установку процессоров для Socket 478.

Intel 865PE и 865G поддерживают процессоры с 800-мегагерцовой шиной: увеличение скорости обмена данных между набором логики и процессором (6,4 Гбайт/с) позволяет значительно увеличить производительность системы в целом, но есть одно «но»: с ростом производительности магистрали процессор-чипсет встаёт очень важный вопрос – вопрос подсистемы памяти и её скорости. Поэтому в чипсетах Intel 865/875 был реализован двухканальный контроллер DDR 400 SDRAM памяти, пропускная способность которого составляет 6,4 Гбайт/с, то есть такой же, как и у шины между набором логики и процессором (800 МГц Quad Pumped Bus).

Помимо DDR памяти PC3200, наборы логики i865G и i865PE позволяют работать и с обычной памятью PC2100, PC2700, но пропускная способность памяти уже не будет такой высокой: PC2100 – 4,2 Гбайт/с и PC2700 – 5,4 Гбайт/с. При выборе материнской платы, несмотря на бюджетность использования, стоит ориентироваться на решение, использующее DDR-память, пропускная способность которой, даже в одноканальном режиме контроллера памяти, равняется 3,2 Гбайт/с, что очень неплохо.

Наборы логики Intel 865/875 не поддерживают PCI-Express, в них реализована обычная AGP 8x. Также стоит отметить, что впервые за всю историю чипсетостроения именно Intel 865/875 получили пятую шину. Ещё со времён выпуска 440LX и прочих наборы логики имели четыре шины: процессорную, видео AGP, памяти и шины соединения с южным мостом. Итак, в 865/875 добавилаcь пятая шина CSA – Communication Streaming Architecture – шина для реализации высокоскоростных сетей Gigabit Ethernet, пропускная способность которой составляет 256 Мбайт/с. Однако с выпуском PCI-Express чипсетов CSA попросту стала не нужна.

Чипсеты i865PE и i865G имеют одно существенное различие. Так, последний является интегрированным набором логики и имеет встроенное графическое ядро Intel Extreme Graphics 2.

Частота графического процессора составляет 266 МГц. Для нужд встроенного ядра используется основная память компьютера. Объём видеопамяти зависит от количества основной памяти, установленной в системе, т. е. если у вас в системе установлено 128 Мбайт памяти, то это значит, что объём видеопамяти составит 64 Мбайт. Если же у вас установлено меньше чем 128 Мбайт, тогда объём видеопамяти составит меньше 64 Мбайт. Intel Extreme Graphics 2 имеет встроенный 350 мегагерцовый RAMDAC. Несмотря на наличие интегрированной графики, i865G поддерживает шину AGP 8x для установки внешних видеокарт. Стоит отметить, что встречаются решения, основанные на наборе логики i865GL, у которого отсутствует графический интерфейс, т.е. установить видеокарту на такую материнскую плату не представляется возможным. Однако для бюджетного офисного решения современные графические возможности ни к чему.

В остальном все три набора логики не отличаются: поддерживается Serial ATA, USB 2.0, а в некоторых платах и RAID (если установлен южный мост ICH5R).

Помимо i865PE и i865G, в арсенале компании Intel есть набор логики i848P, который представляет собой дискретный набор и отличается от i865PE отсутствием двухканального контроллера памяти – в 848-м используется одноканальный. Также в природе встречается чипсет i865P, который отличается от старшего брата i865PE отсутствием поддержки шины FSB 800 МГц и, соответственно, памяти DDR400.

Наборы логики i865G, i865GL, i865PE, i865P и i848P – достаточно старые решения, которые не поддерживают Serial ATA II и перспективный интерфейс PCI-Express, однако у них есть главное преимущество – низкая цена конечного продукта. Поэтому материнские платы, основанные на вышеперечисленных чипсетах, являются отличной платформой для построения бюджетного офисного ПК на базе процессора Celeron для Socket 478.

Примеры материнских плат на базе Intel 865G, 865GL, 865PE, 865P и 848P

ASUS P4P8X SE

183 m

ASUS P4P800-VM

184 m

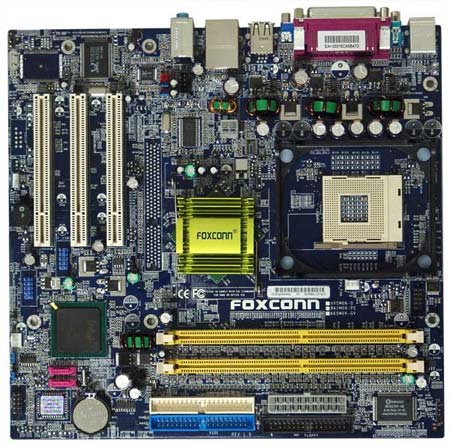

Foxconn 865M06-GV-6LS

b m 865M06-GV-6LS

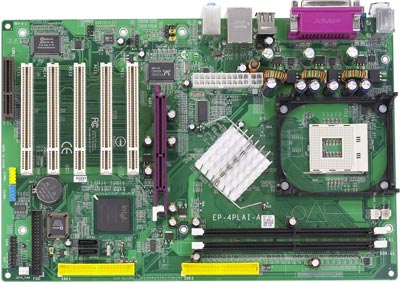

EPoX EP-4PLAI-A

product4803630391

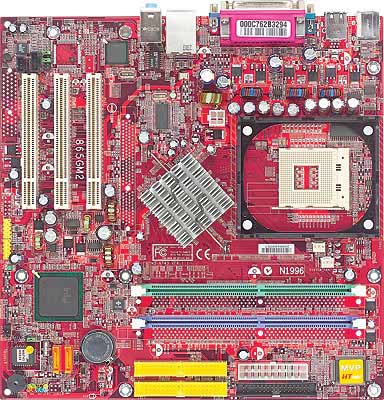

MSI 865GVM-S

6743GV

Следующим эволюционным развитием линейки наборов логики Intel стали 910/915/925. Основные нововведения выглядели следующим образом:

  • поддержка нового стандарта памяти DDR2;
  • поддержка шины PCI Express x16, предназначенной для подключения видеокарт;
  • поддержка шины PCI Express x1, предназначенной для подключения внешних устройств;
  • новый уровень встроенного звука благодаря Intel High Definition Audio;
  • технология расширения гибкости и функциональности Serial ATA и RAID (Intel Matrix Storage Technology);
  • возможность построения беспроводных сетей по протоколам 802.11b/g (Intel Wireless Connect Technology ).

Наборы логики прошлого поколения представлены в большом ассортименте: бюджетный интегрированный чипсет 910GL, решения среднего класса 915P, 915G, 915GV и решения для высокопроизводительных систем 925X и 925XE. Вкупе со всеми наборами логики поставляется южный мост ICH6 или его различные модификации.

Функциональность ICH6 находится на приемлемом уровне, однако не дотягивает до современных решений, южный мост обеспечивает один ATA-100 канал и четыре канала Serial ATA 150, 8 портов USB 2.0, гигабитную сеть и отличный звук Intel High Definition Audio. К базовым возможностям ICH6 в модификациях ICH6R добавляются:

  • поддержка технологии Intel Matrix Storage Technology;
  • поддержка технологии Intel Wireless Connect Technology (WiFi);
  • поддержка технологий Intel Matrix Storage Technology и Intel Wireless Connect Technology (WiFi).

Подробно останавливаться на Intel Wireless Connect Technology мы не будем, здесь и так всё ясно: Wi-Fi – он и в Африке Wi-Fi, а вот что такое Matrix Storage Technology? Это, скорее всего, будет интересно всем.

Южные мосты ICH6R и ICH6RW имеют возможность создания RAID-массивов уровней 0 и 1. Вопреки ожиданиям, Intel не стала реализовывать возможность организации RAID массива уровня 0+1, посчитав использование четырёх жестких дисков занятием довольно накладным и редким, особенно учитывая тот факт, что речь идёт об одном компьютере. У компании Intel своё видение бюджетной альтернативы RAID 0+1, и имя ей – Intel Matrix Storage Technology. Суть данной технологии заключается в том, что каждый из двух дисков RAID-массива делится на две части. Первые части винчестеров служат для создания RAID-массива уровня 0, а вторые части жёстких дисков идут на нужды RAID 1.

Как видим, подход довольно оригинальный, и что самое главное – менее накладный, чем использование полноценного RAID 0+1. Согласитесь, есть разница, и немаленькая, сколько приобретать жёстких дисков − два или четыре…

Бюджетный чипсет Intel 910GL имеет встроенное графическое ядро Intel Graphics Media Accelerator 900 и поддерживает шину FSB 533 МГц, что автоматически делает его пригодным лишь для работы с процессорами Celeron и младшими Pentium 4. Также стоит отметить, что 910GL работает с обычной DDR400 памятью (максимальный объём 2 Гбайт) и не имеет графического интерфейса, т.е. установка внешней видеокарты невозможна. Набор логики 915GV может похвастаться поддержкой 800 МГц шины FSB и возможностью работы с двухканальной оперативной памятью DDR400 и DDR2 533 (максимальный объём 4 Гбайт), однако поддержки PCI Express x16 для внешней графики по-прежнему нет. Последнее было реализовано в 915G, в остальном данный набор логики полностью повторяет 915GV.

Дискретное решение 915P отличается от 915G отсутствием интегрированного ядра GMA 900.

Как видим, несмотря на возраст, возможности Intel 910GL, 915P, 915G, 915GV актуальны и сегодня. Учитывая привлекательные цены на материнские платы, основанные на 910GL, 915P, 915G, 915GV, такое решение станет неплохим выбором для небогатого потребителя, который хочет собрать недорогой персональный компьютер на базе процессоров Celeron D и младших Pentium 4.

Примеры материнских плат на базе Intel 910GL, 915P, 915G и 915GV

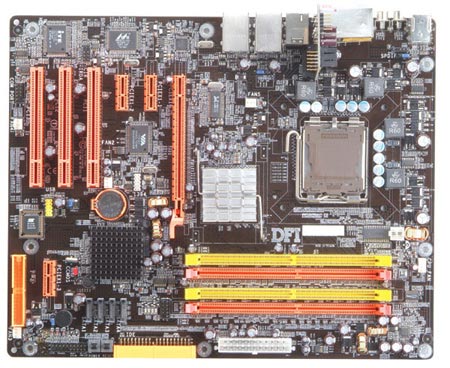

DFI LANPARTY UT 915P-T12

LP-925X-T2-b1

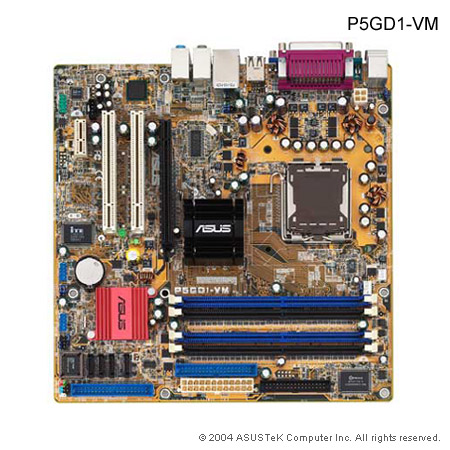

ASUS P5GD1-VM

165 l

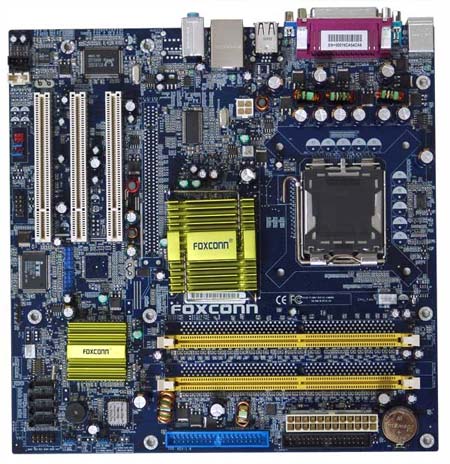

Foxconn 915GV7MC-S

b m 915GV7MC-S

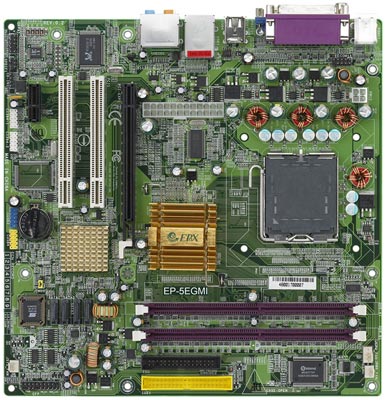

EPoX EP-5EGMI

product4495871941

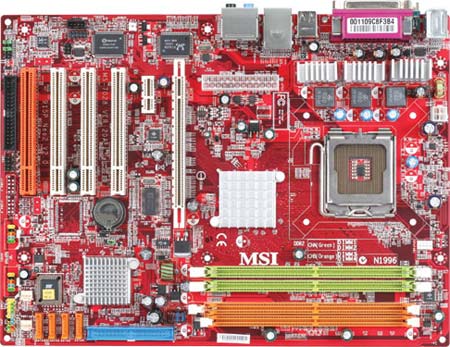

MSI 915P Neo2 V2.0

7028V2.0.

Наборы логики 925X и 925XE в недалёком прошлом были Hi-End решениями, предназначенными для высокопроизводительных ПК. Основным отличием 925X и 925XE от 915 является более быстрый контроллер памяти. Это обуславливается наличием функции Enhanced Memory Pipelining. По заявлению Intel, функция под названием Enhanced Memory Pipelining улучшает насыщенность каждого из двух каналов памяти 925Х и 925XE.

Внедрение обслуживающих команд позволяет более гибко управлять памятью в процессе передачи данных, т.е. помогает достичь более высокого быстродействия благодаря усовершенствованной конвейеризации операций с памятью и более эффективному использованию каждого канала памяти.

«Где-то мы это уже видели…» Аналогичная история была с i875P и i865PE. Как вы помните, у 865-го отсутствует технология PAT, однако производителям материнских плат удалось увеличить быстродействие i865PE до уровня старшего брата. Всё хорошее и бесплатное рано или поздно заканчивается: преимущество подсистемы памяти 925-х чипсетов реализовано иными средствами, нежели PAT в i875P. На этот раз компания Intel избрала несколько иной путь: в 925Х и 925XE с целью оптимизации времени доступа применяется перегруппировка данных, записанных в памяти. Помимо этого, применяется ввод команд обслуживания (регенерации) памяти в стандартный поток данных.

Чипсеты 925Х и 925XE работают исключительно с DDR2-533-памятью, обьём которой составляет 4 Гбайт. Оба набора логики поддерживают системную шину 800 МГц, а 925XE может похвастаться реализацией FSB 1066 МГц и, соответственно, поддержкой топовых процессоров Intel Pentium 4 Extreme Edition.

Материнские платы, в основу которых легли чипсеты Intel 925Х и 925XE, в первую очередь будут интересны небогатому покупателю, который хочет собрать компьютер в средней ценовой категории на базе процессоров Intel Pentium 4. Экстремальные и двуядерные процессоры Intel стоят совершенно других денег, поэтому при выборе материнской платы вряд ли станет вопрос цены. Как говорится «бриллиант требует соответствующего обрамления». Согласитесь, что центральный процессор стоимостью $280-1000 будет нелепо смотреться в персональном компьютере, собранном на материнской плате с чипсетом прошлого поколения.

Примеры материнских плат на базе Intel 925Х и 925XE

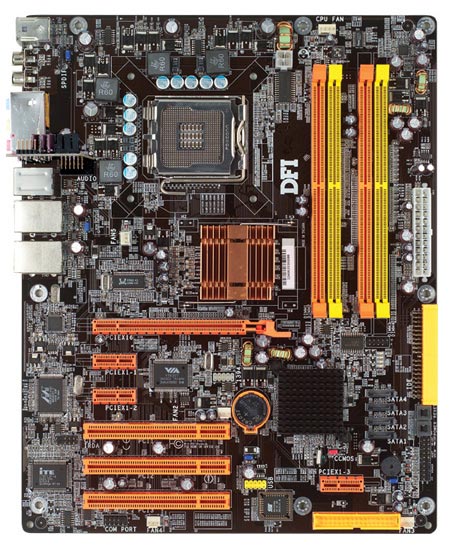

DFI LANPARTY 925X-T2

LP-925X-T2

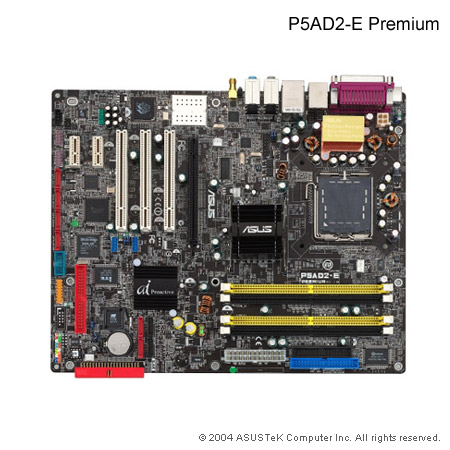

ASUS P5AD2-E Premium

371 l

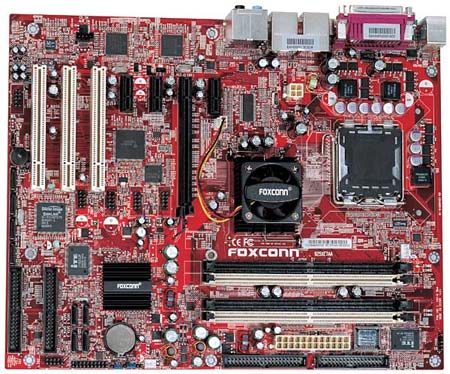

Foxconn 925XE7AA-8EKRS2

b m 925XE7AA-8EKRS2

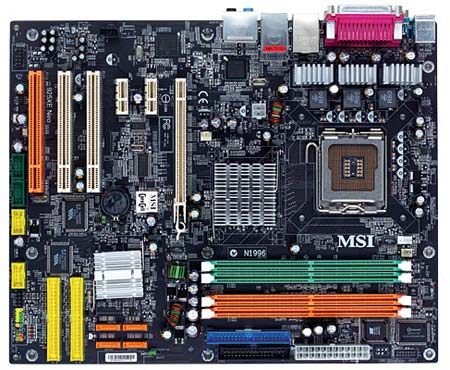

MSI 925XE Neo Platinum

7053XE

Набор логики Intel 955X предназначен для построения дорогостоящих и высокопроизводительных систем. На сегодняшний день 955х является практически самым новым и прогрессивным решением от Intel (не считая i975х), которое уже анонсировано, однако материнских плат на рынке ещё очень мало).

Чипсет Intel 955X предназначен для работы с процессорами Pentium, включая двуядерные и «экстремальные» модели: Intel Pentium 4, Pentium 4 Extreme Edition, Pentium D и Pentium Extreme Edition с частотой системной шины 800/1066 МГц. Поддержки младших процессоров Celeron нет, 955X попросту не имеет шины FSB 533 МГц и не поддерживает память DDR2-400. Однако пользователю вряд ли есть до этого дело – какой нормальный человек в здравом уме будет использовать Hi-End материнскую плату с бюджетным процессором.

Двухканальный контроллер памяти DDR2-533/667 допускает установку 4 модулей общим обьёмом 8 Гбайт. Помимо этого поддерживается ECC – явный ориентир использования 955X в качестве платформы для серьёзной рабочей станции или сервера начального уровня.

Для установки внешней видеокарты набор логики Intel 955X имеет шину PCI-Express x16. Отдельные платы расширения предлагается устанавливать в 6 слотов PCI-Express x1 и в 6 слотов PCI, однако не стоит рассчитывать, что физически вам будут доступны все 12 слотов расширения – это теория, на практике – всё иначе. Как правило, производители разводят 3 слота PCI-Express x1 и столько же обычных PCI. Также встречаются материнские платы, имеющие на борту по два слота в форм-факторе PCI-Express 16x (Intel 955XBK), однако дополнительный слот имеет всего 4 линии вместо 16. Это позволяет устанавливать две видеоплаты, что требуется для подключения 4 мониторов или спаренных систем (SLI в случае с NVIDIA и CrossFire в случае с ATI), однако стоит понимать, что спаренные системы будут куда лучше работать на чипсете от самого производителя спаренной системы.

Вкупе с Intel 955X могут поставлять два южных моста: ICH7 и ICH7R. Оба могут похвастаться наличием поддержки Serial ATA контроллера второго поколения со скоростью передачи данных до 300 Мбайт/с (до 4 Serial ATA II устройств) и поддержкой AHCI и NCQ. Версия с буквой «R» отличается от базовой наличием возможностей для создания RAID-массивов уровней 0, 1 , 0+1, 5. Помимо этого, оба моста поддерживают: до 2 ATA100 устройств, 8 портов USB 2.0, High Definition Audio (7.1) или AC'97-аудио (7.1) и MC'97-модем. Также стоит отметить, что северный и южный мосты связаны посредством скоростной шины DMI, пропускная способность которой составляет 2 Гбайт/с.

Примеры материнских плат на базе Intel 925Х и 925XE

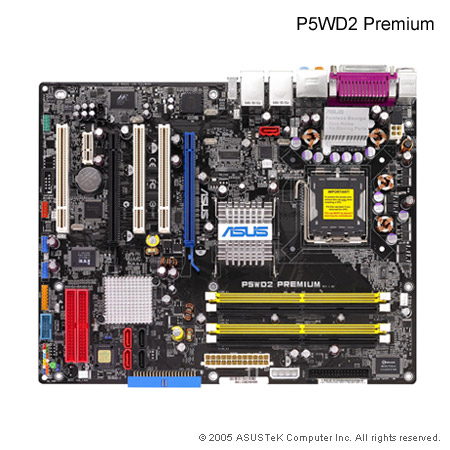

ASUS P5WD2 Premium

493 l

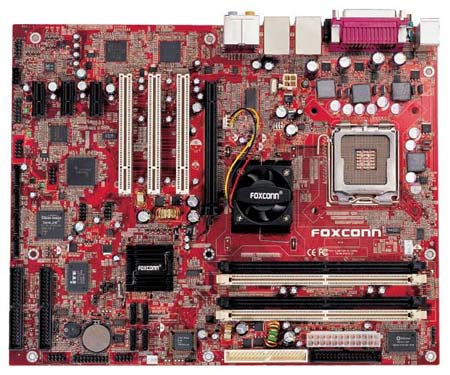

Foxconn 955X7AA-8EKRS2

b m 955X7AA-8EKRS2

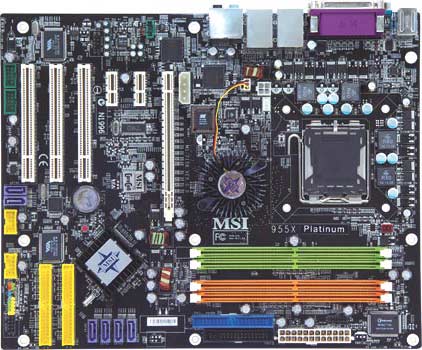

MSI 955X Platinum

7158Platinum

Вместе с Intel 955X в продажу поступили чипсеты i945P и i945G, ориентированные на mainstream-рынок. Данные решения, в отличие от своего старшего брата, поддерживают всю линейку процессоров Intel для Socket 775, включая бюджетные процессоры Celeron. Таким образом, i945P и i945G располагают шиной FSB 533/800/1066 МГц и поддерживают память DDR2-400/533/667, максимальный обьём которой, в сравнении с i955X, уменьшился в два раза. Сейчас он составляет 4 Гбайт. ECC отсутствует, коррекции ошибок в mainstream не место, т.к. модули памяти с поддержкой ECC стоят недешёво.

Оба mainstream-решения используют тот же набор шин для графики и периферии: PCI-Express x16 – для внешних видеокарт, PCI-Express x1 и PCI – для плат расширения.

Вкупе с данными наборами логики, так же как и с i955X, могут поставляться два уже хорошо знакомых нам южных моста – ICH7 и ICH7R.

Различия между Intel 945P и 945G кроется в наличии у последнего интегрированного графического ядра GMA 950. Intel Graphics Media Accelerator 950 представляет собой несколько разогнанное ядро GMA 900 предыдущего поколения. Рабочая частота ядра возросла до 400 МГц.

Оба чипсета прекрасно подойдут для построения домашних компьютеров со средним бюджетом. Если средства ограничены и нет нужды в сильном графическом ускорителе, можно сэкономить и купить вариант с интегрированным набором логики i945G – благо, в будущем докупить и установить внешнюю видеокарту проблем не составит.

Ferra.ru рекомендует (Intel 945P и 945G)

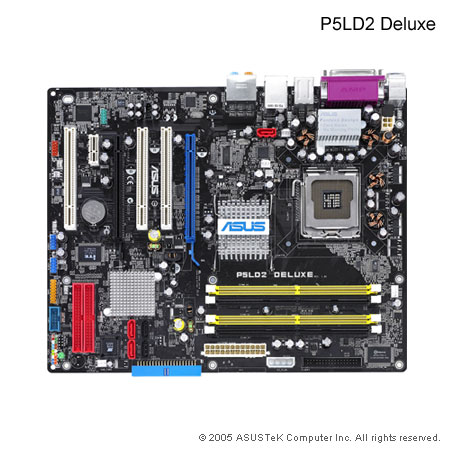

ASUS P5LD2 Deluxe

512 l

ASUS P5LD2-V

575 l

Foxconn 945G7UB-8KS2

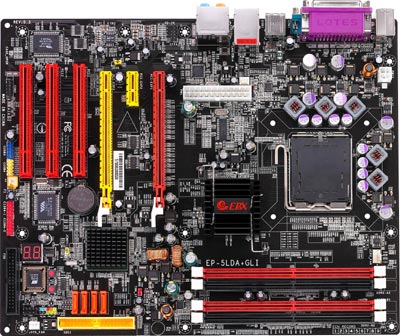

EPoX EP-5LDA+GLi

product3205005247

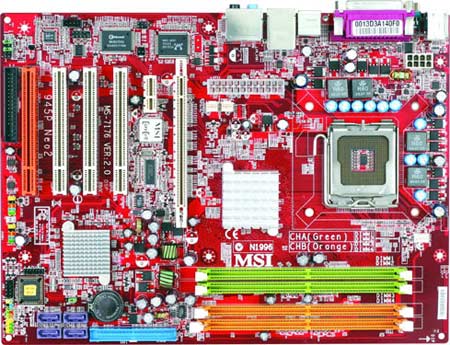

MSI 945P Neo2

7176V2.0.

Чипсеты от NVIDIA и ATI

Производители графических ускорителей не дремлют, постепенно осваивая новые рынки. Так и NVIDIA, и ATI имеют в своём арсенале чипсеты для платформы Intel.

Для процессоров Intel, NVIDIA предлагает (пока?) только одно топовое решение. Возможности nForce4 SLI Intel Edition в точности повторяют таковые популярного набора логики для платформы AMD nForce4 SLI, который мы рассматривали в материале «Выбираем материнскую плату для процессоров AMD». Основные изменения в «Intel Edition» коснулись поддерживаемого типа процессора и контроллера памяти. Напомним, что в AMD Sempron и Athlon 64/FX/X2 контроллер памяти интегрирован в сам процессор, что очень сильно сказывается на размере северного моста. Именно благодаря этому в nForce3/4 удалось объединить функции обоих мостов в одном чипе. Процессоры Pentium 4 и Celeron лишены контроллера памяти, поэтому последний перекочевал в чипсет. nForce4 SLI Intel Edition работает с памятью DDR2-400/533/667 в двухканальном режиме, максимальный объём которой (4 Гбайта) можно набрать при помощи четырёх модулей DIMM. Стоит отметить, что контроллер памяти в Intel Edition имеет выделенную шину данных и адреса для каждого модуля DIMM. Помимо этого, чипсет калифорнийской компании располагает меньшим burst length, вследствие чего чипсет получает возможность эффективнее заполнять шину командами регенерации памяти. Несомненно, все эти новшества должны благоприятно сказаться на быстродействии подсистемы памяти. Блок предвыборки и кэширования данных DASP, который мы могли видеть ещё на 1-м nForce, перекочевал и в nForce4 SLI Intel Edition, однако в своей третьей реинкарнации, которая получила возможность работы в многопоточном режиме.

Набор логики поддерживает всю линейку процессоров Intel: Intel Pentium 4, Pentium 4 Extreme Edition, Celeron D с частотой системной шины 400/533/800/1066 МГц/.

В продукте NVIDIA реализована технология QuickSync, позволяющая тактовать FSB и шину памяти независимо, что даёт возможность произвольно увеличивать частоты шин при оверклокинге.

Чипсет NVIDIA nForce4 SLI Intel Edition представляет собой классическое двучиповое решение, северный и южные мосты которого соединены двунаправленной шиной HyperTransport (частота работы 800 МГц).

  • В качестве южного моста используется MCP, который может похвастать наличием следующих возможностей:
  • контроллер жёстких дисков второго поколения Serial ATA II (4 порта SATA2 300 Мбайт/с, поддержка функции NCQ) с возможностью организации RAID-массивов уровней 0, 1 и 0+1;
  • контроллер UltraATA/133 (2 канала UltraATA/133) с возможностью организации RAID-массивов уровней 0, 1 и 0+1;
  • встроенный 1000 Base-T/100 Base-TX Ethernet контроллер;
  • поддержка AC'97-аудио (7.1);
  • поддержка MC'97-модем;
  • поддержка 10 портов USB 2.0;
  • поддержка 6 слотов PCI.

Набор логики NVIDIA nForce4 SLI Intel Edition поддерживает перспективный интерфейс PCI Express.

Все линии (lane) последовательного интерфейса у nForce 4 SLI реализованы посредством одного чипа, что, в свою очередь, позволяет получить большую гибкость конфигурирования 20 доступных линий (lane), нежели у решений Intel 915/925. У последних PCI Express x16 и PCI Express x1 реализованы разными микросхемами. Теоретически, благодаря одночиповой архитектуре, производителям материнских плат предоставлена полная свобода. Так, компания-производитель на своё усмотрение может отказаться от реализации PCI Express x1 шины в своей материнской плате, а вместо неё реализовать PCI Express x4. Соответственно, в первом случае слотов PCI-Express x1 может быть четыре, а вот во втором – лишь один PCI Express x4 слот, учитывая тот факт, что оставшиеся 16 линий (lane) пойдут на реализацию графической шины PCI Express x16. Также можно разделить шину PCI Express x16 на две PCI Express x8, именно благодаря этому материнские платы, в основу которых лёг набор логики NVIDIA nForce4 SLI Intel Edition, могут работать (режим SLI) с несколькими видеокартами.

Несомненно, NVIDIA nForce4 SLI Intel Edition заслуживает внимания. В первую очередь решение будет интересно потребителям, собирающимся собрать Hi-End компьютер. Мы настоятельно рекомендует покупателям, собирающимся строить свой ПК на старших моделях процессоров Intel, обратить свой взор на решение, предлагаемое калифорнийской компанией.

Примеры материнских плат на базе NVIDIA nForce4 SLI Intel Edition

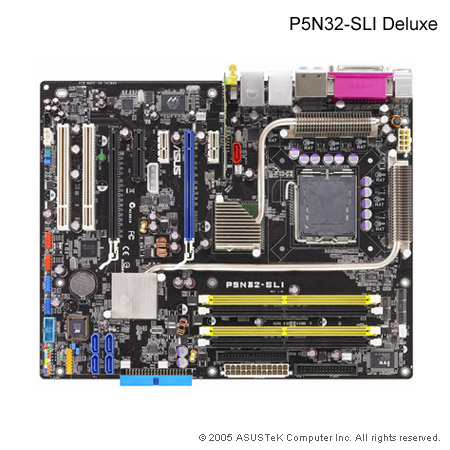

ASUS P5N32-SLI Deluxe

745 l

EPoX EP-5NVA+SLi

product5430209600

MSI P4N SLI

7176V2.0.

Компания ATI также имеет в своём арсенале набор логики для процессоров Intel. История с ATI Radeon Xpress 200 IE чем-то напоминает таковую с nForce4 SLI. Дело в том, что Radeon Xpress 200 IE имеет много общего с ATI Xpress 200, который предназначен для процессоров AMD. Таким образом, основным отличием Radeon Xpress 200 IE является наличие контроллера памяти.

Чипсет поддерживает работу с процессорами Intel Celeron D, Pentium 4, Pentium 4 Extreme Edition с частотой системной шины 533/800/1066 МГц. Однако стоит отметить, что FSB 1066 МГц официально не поддерживается, ко всему прочему, поддержки двуядерных процессоров тоже нет. Двухканальный контроллер памяти Radeon Xpress 200 IE может работать как с обычной DDR266/333/400 памятью, так и с DDR2-400/533/667. Само собой, не одновременно. Суммарный объём, который можно набрать при помощи 4 модулей DIMM без ECC, составляет 4 Гбайта.

Слоты расширения в решении канадской компании представлены следующим набором: графический интерфейс PCIEx16, 4 слота PCI Express x1 и 7-м слотов PCI.

Вкупе с северным мостом RS400 поставляется южный мост IXP400 или совместимый ULi M1573.

Связь между северным и южными мостами осуществляется при помощи шины PCI Express x2. Функциональность IXP400 нельзя назвать выдающейся: она не дотягивает до i945/955, однако конкуренцию i915/925 вполне могут составить:

  • 4 канала Serial ATA (до 4 устройств Serial ATA) с возможностью организации двух независимых RAID-массивов уровней 0 и 1 (обслуживаются двумя интегрированными в чипсет, независимыми, двухпортовыми RAID-контролерами от Silicon Image);
  • 2 канала ATA133 (до 4 устройств ATA133);
  • 8 портов USB 2.0;
  • AC'97-аудио 7.1;
  • MC'97-модем.

Набор логики ATI Radeon Xpress 200 IE является интегрированным решением. По заявлению компании-производителя, графическое ядро, встроенное в чипсет ATI, примерно соответствует функциональности Radeon X300. Однако это далеко не так, у графики Radeon Xpress 200 IE есть ряд значительных отличий. Так, последний имеет вдвое меньше по количеству пиксельных конвейеров — с 4 до 2. Аппаратный блок T&L отсутствует или очень сильно урезан, он реализован на уровне драйверов, поэтому вся обработка ложится на плечи центрального процессора.

Шина памяти у Radeon Xpress 200 IE при использовании двухканального режима работы контроллера памяти составляет 128 байт. Однако, вспоминая минусы SMA-архитектуры, вполне можно предположить, что на самом деле для видеонужд останется максимум 64 байта. Частота графического ядра «ляжет» в диапазоне 200—350 МГц. Точных данных по этому параметру у нас нет, все платы, попадавшие к нам на тестирование, не имели возможности задания/просмотра частоты в BIOS.

Примеры материнских плат на базе ATI Radeon Xpress 200 IE

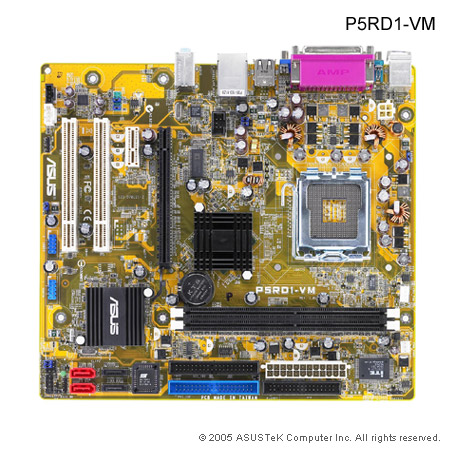

ASUS P5RD1-VM

770 l

EPoX EP-5NVA+SLi

product5430209600

Foxconn RC4107MA-8KRS2

MSI RC410M Series

7173

VIA

Компания VIA имеет несколько решений для процессоров Intel, однако лишь одно из них актуально на сегодняшний день. Набор логики VIA PT880 Ultra предназначен для работы с процессорами Intel Pentium 4, Pentium 4 XE и Celeron D с частотой шины от 400 до 1066 МГц. Решения VIA имеют двухканальный контроллер, который работает как с обычной DDR266/333/400-памятью, так и с DDR2-400/533/667. Разумеется, как и в случае чипсета от ATI, не одновременно. Максимальный объём памяти составляет 4 Гбайта.

Для внешней графики VIA PT880 Ultra располагает поддержкой двух интерфейсов, старого AGP 8x и перспективного PCI Express, однако скорость последнего не специфицирована.

В качестве южного моста выступает хорошо знакомый нам VIA VT8237(R), который связан с северным посредством скоростной шины V-Link (1 GB/s). VIA VT8237(R) поддерживает Serial ATA и ATA133 интерфейсы, восемь портов USB 2.0 и шесть слотов PCI, а также 100 мегабитную сеть и шестиканальный звук. В более дорогих материнских платах встречается южный мост VT8237R, который имеет возможность создания RAID-массивов.

На фоне конкурентов VIA PT880 Ultra смотрится очень скудно: нет поддержки PCI Express для периферии, нет звука HDA, нет гигабитной сети. Последнее, в свете отсутствия PCI Express, попросту невозможно. Рекомендовать PT880 Ultra можно лишь для бюджетного ПК, и то в случае острой нехватки средств.

Очень часто в прайсах компаний встречаются решения, построенные на наборе логики VIA PT880. Как правило, такие материнские платы оснащены Socket 478. Данный чипсет поддерживает процессоры Pentium 4 и Celeron с частотой FSB 400/533/800 МГц. Двухканальный контроллер памяти с поддержкой ECC работает с памятью DDR266/333/400. Максимальный объём памяти составляет 8 Гбайт, которые можно набрать при помощи 4 DIMM-модулей.

Для графических нужд PT880 оснащён обычной шиной AGP 8x. В качестве южного моста применён хорошо знакомый нам VIA VT8237, который соединён с северным скоростной шиной V-Link (пропускная способность 1 Гбайт/с). В целом, VIA PT880 – неплохой бюджетный продукт. Если вы хотите собрать недорогой компьютер на базе младших процессоров Pentium 4 и бюджетных Celeron, материнская плата, в основу которой лёг чипсет PT880, будет достаточно неплохим решением.

В линейке наборов логики компании VIA для процессоров Intel присутствуют не только дискретные наборы логики, но и интегрированные.

Чипсеты VIA P4M800 Pro и VIA P4M800 предназначены для работы с процессорами Intel Pentium 4 и Celeron. Pro-версия чипсета не поддерживает старые процессоры с частотой FSB 400 МГц.

Одноканальный контроллер памяти у VIA P4M800 работает с памятью DDR400/333/266, максимальный объём которой составляет 3 Гбайта. Набор логики VIA P4M800 Pro более совершенен: он имеет двухканальный контроллер памяти, который работает как с обычной DDR 400/333/266 памятью, так и с DDR2 533/400. Максимальный объём – 2 Гбайта.

Вкупе с обоими наборами логики поставляется южный мост VT8237R, возможности которого были рассмотрены нами выше. Стоит отметить, что северный и южный мосты соединены посредством шины V-Link, пропускная способность которой составляет 533 Мбайт/с.

В качестве встроенной графики в VIA P4M800 и VIA P4M800 Pro используется графическое ядро S3 Graphics UniChrome Pro, производительность которого оставляет желать лучшего, поэтому не стоит питать иллюзий. Один пиксельный конвейер с двумя текстурными модулями и наложение до 2 текстур за один проход чудес не сделают.

За всё нужно платить, и если вы планируете играть в компьютерные игры на своём ПК, то интегрированные решения VIA не для вас, удел VIA P4M800 и VIA P4M800 Pro – офис и только офис.

Примеры материнских плат на базе VIA PT880 Ultra, PT880, P4M800 Pro и VIA P4M800

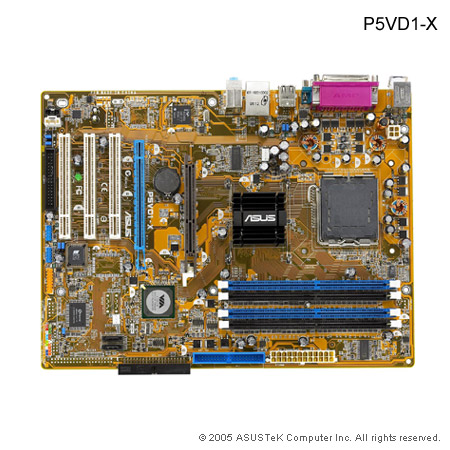

ASUS P5VD1-X

584 l

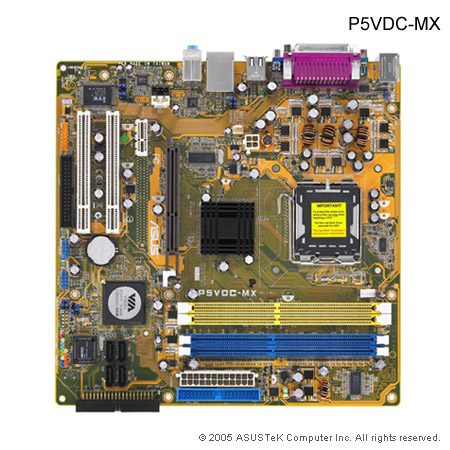

ASUS P5VDC-MX

814 l

ASUS P4V8X-MX

682 l

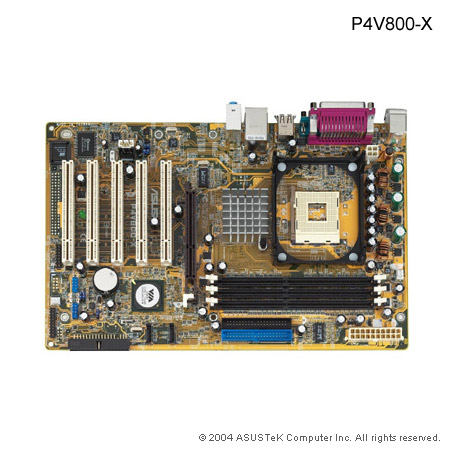

ASUS P4V800-X

210 l

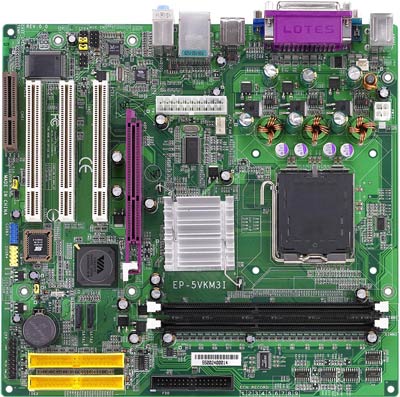

EPoX EP-5VKM3I

product4863308520

EPoX EP-4VKMI

product4791776978

Foxconn P4M800P7MA-RS

MSI PM8M2-V

7071

SiS

Решения от компании SiS довольно редко встречаются на российском рынке, и всё же некоторые материнские платы есть в прайсах различных компаний, поэтому мы не могли не уделить внимание наборам логики этой тайваньской компании.

Ассортимент чипсетов SiS достаточно широк, а последние разработки компании идут в ногу со временем. Взять, к примеру, SiS 656FX. Набор логики поддерживает весь спектр процессоров Intel Pentium 4 и Celeron с частотой FSB 1066/800/533/400, включая двуядерные Pentium D и «экстремальные» Pentium Extreme Edition. Контроллер памяти двухканальный, поддерживает два типа памяти: DDR400/333/266 и Dual DDR2-667/533/400. В случае использования пары модулей DDR400 в двухканальном режиме пропускная способность магистрали процессор-память равняется 6,4 Гбайт/с. При использовании Dual DDR2-667 можно добиться ещё больших успехов – 10,6 Гбайт/с. Максимальный объём в 4 Гбайта можно набрать при помощи четырёх DIMM-слотов. Также стоит отметить, что контроллер памяти SiS 656FX поддерживает ECC.

В качестве графического интерфейса чипсет SiS использует PCI Express x16.

Южный мост SiS 966 соединён с северным посредством скоростной шины MuTIOL, пропускная способность которой составляет 1 Гбайт/с.

Функциональность SiS 966 находится на должном уровне:

  • 2 канала IDE (до 4 устройств IDE) UATA66/100/133;
  • 4 порта Serial ATA (до 4 устройств Serial ATA) с возможностью организации RAID-массивов уровней 0, 1, 0+1.
  • 8 портов USB 2.0;
  • 2 слота PCI Express x1;
  • 6 слотов PCI;
  • восьмиканальный звук AC'97;
  • гигабитный сетевой контроллер.

Единственное, чего не хватает для полного счастья, – это контроллера Serial ATA второго поколения (Serial ATA II).

В ассортименте компании SiS есть упрощённая версия набора логики 656FX. SiS 649FX отличается от старшего брата отсутствием двухканального контроллера памяти – в 649-м применён одноканальный. Помимо этого, вкупе с 649FX поставляется южный мост SiS 966L, который, в отличие от полноценного SiS 966, имеет обычную 100-мегабитную сеть и поддерживает всего 2 канала Serial ATA (до 2 устройств Serial ATA), соответственно, возможно организовать RAID-массив только уровней 0 и 1.

На рынке также можно встретить материнские платы, в основу которых легли наборы логики SiS прошлого поколения – 656 и 649. Основными отличиями последних от вышерассмотренных нами SiS 656FX и SiS 649FX является отсутствие шины 1066 МГц, что делает их несовместимыми с процессорами Pentium Extreme Edition 840 и Pentium 4 Extreme Edition. Однако остальные – Intel Pentium D, Intel Pentium 4, Intel Celeron D с частотой FSB 800/533/400 МГц – без проблем работают с этими чипсетами.

Оба набора логики имеют графический интерфейс PCI-Express 16x. Старшая модель SiS 656 поддерживает работу с памятью DDR2-667/533/400 и DDR400/333/266 в двухканальном режиме, в то время контроллер памяти 649-го может работать только в одноканальном режиме с памятью DDR2-533/400 и DDR400/333/266.

В составе набора логики SiS 656 поставляется южный мост SiS965, функциональность которого выглядит следующим образом: 2 канала IDE (до 4 устройств IDE); UATA66/100/133; 4 порта Serial ATA (до 4 устройств Serial ATA) с возможностью организации RAID-массивов уровней 0, 1, 0+1; 8 портов USB 2.0; 2 слота PCI Express x1; 6 слотов PCI; гигабитная сеть.

Вкупе с SiS 649 поставляется так называемая Light-версия южного моста – SiS965L, которая отличается от полноценного 965-го обычной 100-мегабитной сетью вместо гигабитной, и поддержкой всего 2 каналов Serial ATA (до 2 устройств Serial ATA), с возможностью организации RAID массива уровней 0 и 1.

Материнские платы на базе SiS 656FX, SiS 649FX, SiS 656 и SiS 649 встречаются исключительно в Socket 775 исполнении. Если вы ограничены в средствах и хотите найти недорогую платформу для своего ПК, обратите внимание на продукты SiS.

Помимо новых PCI-Express чипсетов, на рынке встречаются старые решения, в основу которых лёг SiS 655TX. Данный набор логики поддерживает процессоры Intel Pentium 4 и Celeron с частотой FSB 800/533/400MHz.

Контроллер памяти SiS 655TX работает с памятью DDR400/DDR333 в двухканальном режиме. Пропускная способность магистрали процессор-память, при использовании Dual DDR400 составляет 6,4 Гбайт/с. В качестве графического интерфейса 655-й использует обычную шину AGP 8x.

Набор логики SiS 655TX представляет собой классической двухчиповое решение: северный и южный мосты соединены скоростной шиной MuTIOL с пропускной способностью 1 GB/s.

Функциональность южного моста SiS964 не выглядит выдающейся на сегодняшний день, однако для решения прошлого поколения она вполне на уровне:

  • 2 канала IDE (до 4 устройств IDE) UATA66/100/133;
  • 2 порта Serial ATA (до 2 устройств Serial ATA) с возможностью организации RAID-массивов уровней 0, 1;
  • 8 портов USB 2.0;
  • 6 слотов PCI;
  • шестиканальный звук AC'97;
  • сетевой 100 Мбайт/с контроллер.

В арсенале компании SiS есть интегрированный набор логики SiS661FX. Чипсет уже достаточно старый, однако материнские платы на его базе частенько встречаются на рынке. SiS661FX предназначен для работы с процессорами Intel Pentium 4 и Celeron с частотой FSB 800/533/400 МГц. Чипсет оснащён одноканальным контроллером DDR400/DDR333/DDR266 памяти и построен по классической для интегрированных чипсетов схеме – SMA.

Несмотря на встроенное графическое ядро Real256E, SiS661FX имеет шину AGP 8x для внешней графики. Что касается возможностей Real256E, то они выглядят, мягко говоря, удручающе: 2 пиксельных конвейера с одним текстурным модулем в каждом, наложение до 2 текстур с билинейной фильтрацией или 1 текстуры с трилинейной фильтрацией за один проход, аппаратная поддержка компенсации движения и iDCT при воспроизведении DVD, RAMDAC с частотой 333 МГц. В общем, чудес от Real256E ждать не стоит, его предназначение – офис.

Вкупе с SiS661FX поставляется южный мост SiS964, возможности которого мы рассмотрели выше.

Несмотря на большую функциональность современных решений SiS, их уделом остаются офисные решения и недорогие персональные компьютеры. Решения SiS не претендуют на лавры дорогостоящих продуктов, у них есть своя ниша. Если вы ищете недорогую материнскую плату для младших процессоров Pentium 4 и бюджетных Celeron D, присмотритесь к SiS 656FX и SiS 649FX. Для офисного персонального компьютера, в обязанности которого будет входить работа с Word, Excel, Интернет, 1С, и электронной почтой, вполне подойдёт интегрированный набор логики SiS661FX. Благо, материнские платы на этом чипсете (пока) встречаются на рынке, а их цена очень демократична.

Примеры материнских плат на базе SiS 656FX, SiS 649FX, SiS 656, SiS 649, SiS 661FX, SiS 655TX

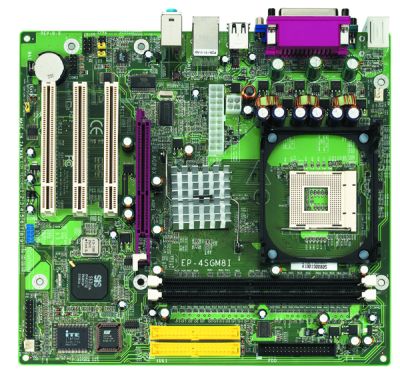

EPoX EP-4SGM8I

product0259408461

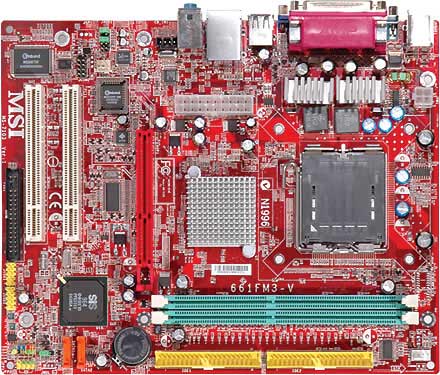

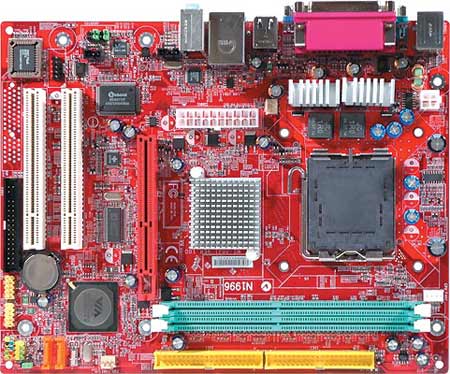

MSI 661FM3-V

7103

Выбор производителя

Если вы ищете Hi-End материнскую плату с огромным функциональным потенциалом и широкими возможностями по настройке, то вам однозначно в «лагерь» ASUS, DFI и MSI.

Материнские платы среднего и нижнего ценового диапазона встречаются у всех приведённых выше производителей.

Если вы ищете откровенно дешёвые продукты, тогда стоит обратить внимание на изделия от ASRock, Biostar. Основной ассортимент продукции этих производителей составляют бюджетные материнские платы. Удачного вам выбора!
